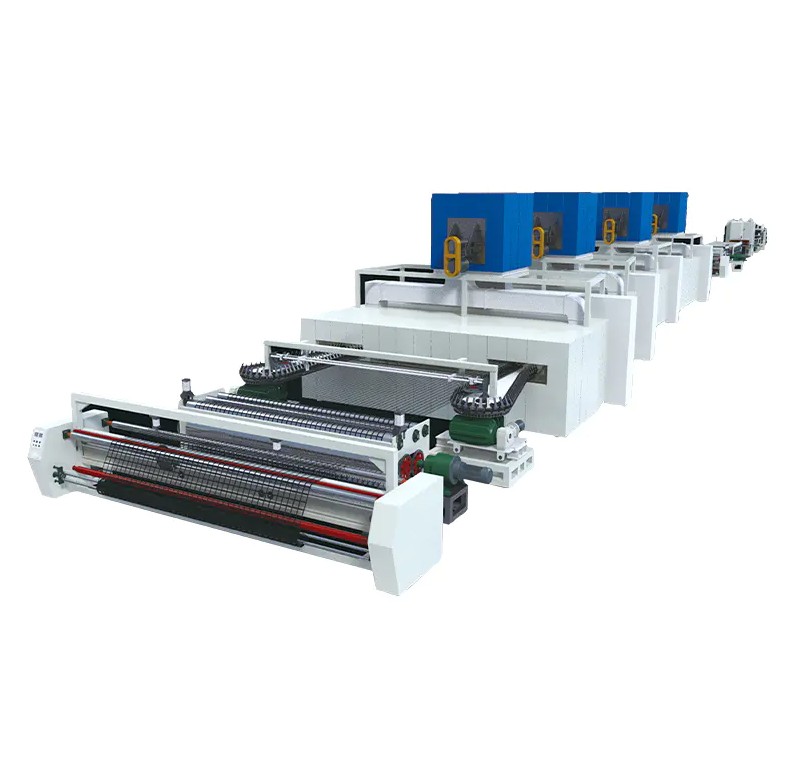

A 双方向ジオグリッド生産ライン 自動化された延伸および溶接プロセスにより、ポリプロピレン (PP) またはポリエチレン (PE) シートを両方向に高い引張強度を備えた格子構造の材料に変換します。この生産ラインは、ジオグリッドの機械的特性、寸法安定性、工学的適用性を直接決定し、道路補強、軟弱地盤処理、法面保護用途にとってかけがえのない製造基盤となります。
中核となる技術原則とプロセス フロー
原料押出とシート成形
生産ラインは、まずPPまたはPEのペレットを押出機で加熱・溶融し、Tダイで均一なシートを形成します。押出温度は通常、次の範囲で制御されます。 200℃と240℃ 、メルトフローレート (MFR) が以下の範囲内に維持されます。 1.5～3.0g/10分 シート内の分子鎖の規則的な配列を確保し、その後の二軸延伸の基礎を築きます。
ミシン目と二軸延伸
精密な穿孔の後、シートは二軸延伸ユニットに入ります。縦方向の延伸比は一般に次の範囲です。 5～8回 、横方向の延伸率の範囲は次のとおりです。 4～6回 。延伸温度を社内でコントロールすることで、 120℃～160℃ 、ポリマー鎖が両方向に高度に配向し、優れた機械的特性を備えた格子構造を形成します。一般的な製品は、縦方向の引張強度を達成します。 30kN/m～120kN/m と横方向の引張強さ 30kN/m～120kN/m .
ヒートセットと巻き取り
引き伸ばされたジオグリッドは、内部応力を除去するために熱硬化処理を受けます。設定温度は通常、 140℃と170℃ 一定期間 2～5秒 。その後、冷却ローラーを通過して室温に達した後、自動ワインダーで所定の長さに巻き取られます。生産ライン全体が次の速度で稼働します。 毎分3～8メートル 、製品の仕様と伸縮率によって異なります。
主要な性能パラメータとエンジニアリング用途の比較
さまざまなエンジニアリング シナリオにより、双方向ジオグリッドに対するパフォーマンス要件は大幅に異なります。以下の表に、一般的なアプリケーション分野の製品仕様参照を示します。
| 応用分野 | 引張強さ(kN/m) | メッシュサイズ(mm) | ロール幅(m) | 代表的な用途 |
|---|---|---|---|---|
| 高速道路路床補強 | 30～60 | 25×25～40×40 | 3.9～5.0 | アスファルト舗装の反射ひび割れ抑制 |
| 鉄道バラストの安定化 | 50～80 | 30×30～50×50 | 3.9～5.3 | バラスト軌道サブバラスト補強 |
| 軟弱地盤処理 | 80～120 | 40×40～65×65 | 3.9～6.0 | 海岸の干潟と湿地の路床 |
| 法面保護工学 | 40～80 | 25×25～50×50 | 3.9～5.0 | 山の斜面保護と擁壁補強 |
| 埋め立て地の閉鎖 | 60～100 | 30×30～50×50 | 3.9～5.3 | クロージャカバー層の安定化 |
生産ラインの自動化アップグレードによる効率の向上
モダン 双方向ジオグリッド生産ラインs 原料供給から製品巻き取りまでの全自動制御を実現しました。従来の半自動装置と比較して、新世代の生産ラインは次の分野で大きな進歩を遂げています。
- 生産効率が向上 40%～60% 、単線の年間容量に達する 3,000～5,000トン
- 製品の厚さの均一性は以下の範囲内で制御されます ±0.05mm 、引張強さのばらつきは次のように減少します。 ±3%
- 原料利用率が超過に向上 95% 、エッジトリムのリサイクルと再利用を超える 90%
- エネルギー消費量の削減 20%～30% 、単位製品の消費電力は で制御されます。 350～450kWh/トン
- オペレータの要件が軽減される 50% 、のみ 2～3 監視のためにシフトごとに必要な技術者
幅が次の標準的な生産ラインを取ると、 5メートル 設計速度は 5メートル per minute 一例として、1 日あたりの容量は次のとおりです。 7～10トン （製品仕様による）、5年前の同様の機器のほぼ2倍です。
重要な品質管理ポイント
オンライン検査システム
ハイエンドの生産ラインには、レーザー厚さ計、赤外線温度センサー、画像検査システムが装備されており、シートの厚さ、延伸温度、グリッドの完全性をリアルタイムで監視します。厚み偏差を超える場合 ±0.08mm または、温度が設定値から外れます。 ±5℃ 、システムは自動的にアラームを発し、プロセスパラメータを調整します。
完成品検査基準
製品の各バッチは、GB/T 17689 または ASTM D6637 規格に従ってサンプリングおよび検査される必要があります。検査項目は次のとおりです。
- 縦方向および横方向の引張強さと伸びの試験
- 接合強度試験（接合剥離力は次の値に達する必要があります） ≧50N )
- カーボンブラック含有量の測定（標準要件） 2%から3% )
- 酸化誘導時間 (OIT) 試験 ( 20分以上 )
- 寸法安定性試験（ ≤2% 熱収縮率）
産業発展動向と技術進化
双方向ジオグリッド生産ラインは、インテリジェンス、グリーンマニュファクチャリング、および幅の拡大に向けて進化しています。現在の業界の技術進化の特徴は次のとおりです。
- インテリジェントな制御: 統合された PLC および HMI 制御システムの採用により、延伸比、温度、速度の閉ループ制御を実現し、製品認定率を一定以上に維持 98%
- より幅広い開発: 主流の生産ライン幅は従来のものより拡大しています。 3.9メートル に 5.3～6.0メートル 、施工ジョイントの数を減らし、施工効率を向上させます。
- 省エネと消費量の削減: 新しい電磁誘導加熱システムは従来の抵抗加熱に代わるもので、予熱時間を短縮します。 30% エネルギー消費を削減する 15%～20%
- 多機能の統合: 一部の生産ラインには超音波溶接と表面コーティング機能が統合されており、複合ジオグリッドの生産が可能となり、排水や浸透防止などの包括的な用途に拡張できます。
業界統計によると、世界のジオシンセティックスの市場規模は、 180億ドル 2026 年までに、双方向ジオグリッドが約 25%～30% 。アジア太平洋地域はインフラ建設の加速により、双方向ジオグリッド生産ラインの新規導入量が最も多い地域となり、年間成長率を維持しています。 8%～12% .
調達とメンテナンスに関する推奨事項
機器選定のポイント
を購入するときは、 双方向ジオグリッド生産ライン 、次のテクニカル指標を検討する必要があります。
- 最大延伸倍率が目標とする製品強度グレードの要件を満たしているか
- 温度制御システムの精度が範囲内に達しているか ±2℃
- 金型交換時間が以内に管理されているかどうか 2時間 に support flexible switching between multiple specifications
- 完全な廃棄物リサイクルおよびペレット化システムが装備されているかどうか
日常のお手入れのポイント
生産ラインを長期間安定して稼働させるために、次のメンテナンス手順を推奨します。
- 不純物の詰まりや溶融物の品質への影響を防ぐために、シフトごとに押出機のスクリーンを清掃してください。
- ストレッチローラーの表面の磨耗を毎週確認してください。摩耗が大きくなった場合はすぐに修理してください 0.1mm
- 正確な検出データを確保するために、温度センサーと厚さ計を毎月校正します。
- 減速機潤滑油を交換し、四半期ごとにチェーンの張力を確認してください
- 伸縮率の校正や電気システムの絶縁テストを含む包括的な精度検査を年に1回実施します
