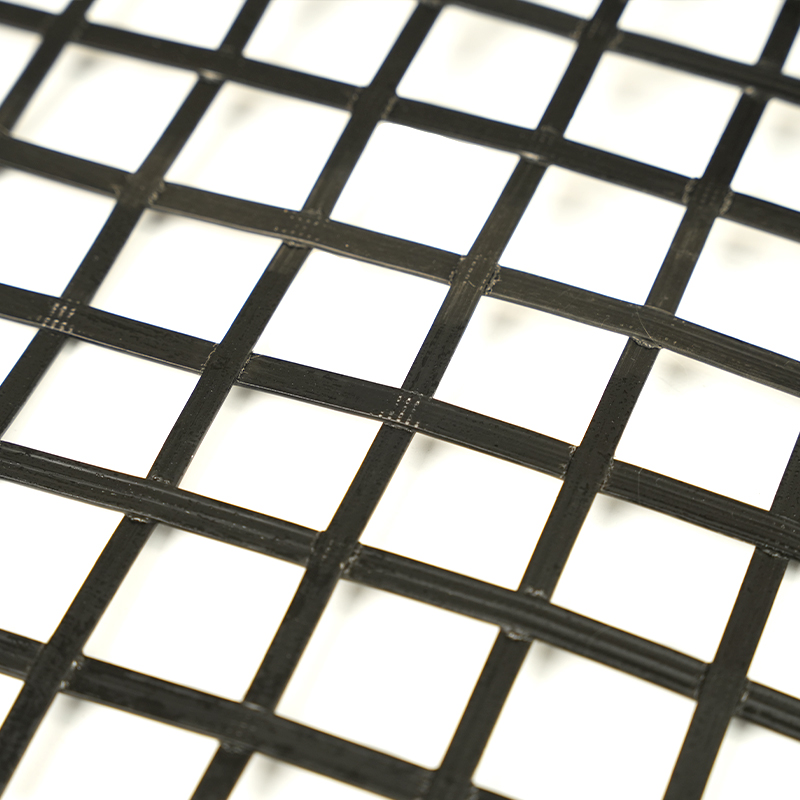

スチールプラスチックジオグリッド
-
技術的パラメータ
仕様 引張力、KN/M 伸長 ％ 節点強度N 幅m 体積長さ m 縦方向、横方向 ≤3 50以上 45022 30-50 GSZ4040 ≧40、≧40 ≤3 GSZ5050 ≧50、≧50 ≤3 GSZ6060 ≧60、≧60 ≤3 GSZ8080 ≧80、≧80 ≤3 GSZ100100 ≧100、≧100 ≤3 GSZ120120 ≧120、≧120 ≤3 注記 お客様のご要望に応じて特殊仕様も製作可能です
アイテム GSZ30-30 GSZ40-40 GSZ50-50 GSZ60-60 GSZ80-80 GSZ100-100 GSZ150 -150 直線メートルあたりの引張降伏力(KN/m)≥ 縦方向に 30 40 50 60 80 100 150 横切って 30 40 50 60 80 100 150 降伏伸び %≤ 縦方向に 3 横切って 3 2%伸長引張力(KN/m)≧ 縦方向の 27 32 45 54 67 84 127 横切って 27 32 45 54 67 84 127 幅m 6
双方向のパフォーマンス指標型番 直線メートルあたりの極限引張強さ kN/m 直線メートル当たりの破断伸び率 (%) 100 回の凍結融解サイクル後の直線メートルあたりの極限引張強さ kN/m 100 回の凍結融解サイクル後の直線メートルあたりの破断伸び率 (%) 耐凍害指数℃ べたべたはんだ接合限界剥離力 N 縦方向 垂直 縦方向 垂直 縦方向 垂直 縦方向 垂直 GSZ30-30 30 30 ≤3 ≤3 30 30 ≤3 ≤3 -35 ≥100 GSZ40-40 40 40 ≤3 ≤3 40 40 ≤3 ≤3 -35 ≥100 GSZ50-50 50 50 ≤3 ≤3 50 50 ≤3 ≤3 -35 ≥100 GSZ60-60 60 60 ≤3 ≤3 60 60 ≤3 ≤3 -35 ≥100 GSZ70-70 70 70 ≤3 ≤3 70 70 ≤3 ≤3 -35 ≥100 GSZ80-80 80 80 ≤3 ≤3 80 80 ≤3 ≤3 -35 ≥100 GSZ100-100 100 100 ≤3 ≤3 100 100 ≤3 ≤3 -35 ≥100 GDZ50-20 50 20 ≤3 ≤3 50 20 ≤3 ≤3 -35 ≥100 GDZ60-20 60 20 ≤3 ≤3 60 20 ≤3 ≤3 -35 ≥100 GDZ80-20 80 20 ≤3 ≤3 80 20 ≤3 ≤3 -35 ≥100 GDZ50-30 50 30 ≤3 ≤3 50 30 ≤3 ≤3 -35 ≥100 GDZ60-40 60 40 ≤3 ≤3 60 40 ≤3 ≤3 -35 ≥100 GDZ80-40 80 40 ≤3 ≤3 80 40 ≤3 ≤3 -35 ≥100 製品の特徴1. 従来の格子と比較して、スチールプラスチックジオグリッドは、より高い強度、支持力、耐食性、耐老化性、より大きな摩擦係数、均一な細孔構造、簡単な建設プロセス、および長寿命などの多くの特徴を備えています。2.建設機械の粉砕や破壊による建築物の損傷を効果的に防止し、エンジニアリング建設に信頼できる保証を提供します。
特徴1. スチールとプラスチックの複合格子は、縦糸と横糸に織り込まれた高張力鋼線を使用して引張力を伝達するため、低ひずみでの引張弾性率が高くなります。縦方向と横方向のリブが連携して、土壌に対するグレーチングのロック効果を最大化します。 2.2. このグレーティングの縦方向および横方向のリブは、編組された高張力鋼線で構成されており、外側クラッドは 1 回のパスで成形されます。その結果、鋼線と外側クラッドとの間に相乗的な相互作用が生じ、破断伸びが非常に低くなります ( 3％を超えない）。したがって、鋼プラスチック複合ジオグリッドの主力単位は鋼線であり、クリープ特性は非常に低いです。3. 製造工程におけるプラスチック表面の処理により、粗いパターンが処理され、格子表面の粗さが改善され、鋼とプラスチックの複合ジオグリッドと土壌本体の間の摩擦係数が増加します。4. 鋼とプラスチックの複合ジオグリッドの幅は最大 6 メートルにすることができ、効率的かつ経済的な地盤補強効果を達成できます。5.スチールプラスチック複合ジオグリッドは高密度ポリエチレンを採用しており、酸やアルカリ、塩溶液、油浸食に耐性があり、水の溶解や微生物の攻撃を受けません。そのポリマー特性は、紫外線による老化にも耐えます。グレーチングに応力がかかると、縦方向と横方向のリブが節点で剥がれたり壊れたりすることなく連携して機能するため、永久工学構造の要件を完全に満たします。このグレーチングは、高速道路、鉄道、橋脚、進入道路、埠頭、ダム、スラグダンプなどの軟弱地盤の基礎の補強や、舗装のひび割れ防止などのその他の分野を含む、さまざまな工学用途で幅広い用途に使用されます。プロジェクト.エンジニアリングの役割1.高強度、小さなクリープ、あらゆる種類の環境土壌に適応し、高い擁壁での高級高速道路の使用に完全に対応できます。2.強化された支持面の埋め込みロックと噛み込み効果を効果的に改善し、基礎の支持力を大幅に向上させ、地盤の横方向の変位を効果的に制限し、基礎の安定性を向上させます。3.従来の格子と比較して、より高い強度、支持力、耐食性、耐老化性、より大きな摩擦係数、均一な細孔構造、便利な構造、および長寿命を備えています。4. 深海での作業や堤防の補強に適しており、他の材料を蛇籠に使用した場合の長期の海水浸食によって引き起こされる低強度、劣った耐食性、短い耐用年数という技術的問題を解決しました。5.建設プロセス中に機械による押しつぶされたり損傷したりするのを効果的に防ぎ、建設損傷の発生を減らします。応用スチールプラスチックジオグリッドは、高速道路、鉄道、堤防、橋台、建設用アクセス道路、埠頭、犬走り、洪水防止堤防、ダム、海岸管理、貨物ヤード、スラグヤードを含むがこれらに限定されない、さまざまな土木プロジェクトで広く使用できます。 、空港、運動場、環境保護建物、軟弱地盤補強、擁壁、舗装の法面保護と劣化防止、その他のエンジニアリングプロジェクト。さまざまな分野に適用すると、プロジェクトの安定性と耐久性が効果的に向上するため、土木工学において重要な役割を果たします。設計と応用軟弱地盤処理にジオグリッドを適用する場合、地質条件に応じてジオグリッドの配置位置や層数を決定することが非常に重要であり、路床の盛土高さに応じてジオグリッドの強度を設計する必要もあります。1. 充填高さが 4 メートルを超える場合、業界標準の要件を満たすことができ、縦方向および横方向の極限張力は 20kN/m 以上でなければなりません。2. 充填高さが 3 ～ 4 メートルの場合、ジオグリッドの縦方向および横方向の極限張力は 40kN/m 未満であってはなりません。3. 充填高さが 3 メートル未満の場合、ジオグリッドの縦方向および横方向の極限引張力は 50kN/m 以上、伸び率は 4% 以下である必要があります。 GSZ60-60タイプのジオグリッドの使用を推奨します。4. ジオグリッドを路盤盛土と掘削の組み合わせで使用する場合、両方向で 40kN/m 以上のジオグリッドを使用する必要があり、GSZ-60-60 タイプのジオグリッドを選択することをお勧めします。旧道拡張の新旧道路結合部分については、神達高速道路拡張の方法から学ぶことができます。盛土高さが 3m を超える路盤の場合、路盤上部から 20cm の位置に鋼プラスチック複合ジオグリッドを敷設し、縦方向（路線方向に垂直な方向）の極限引張力が 60kN/m 以上、横方向（ (ルート方向に平行)極限引張力は20kN/m以上、伸びは4%以下である必要があります。これらの推奨事項は、実際の状況に応じて合理的な選択と配置を行い、ジオグリッドが軟弱基礎処理における対応する強度と安定性の要件を満たすことができるようにするのに役立ちます。 -
