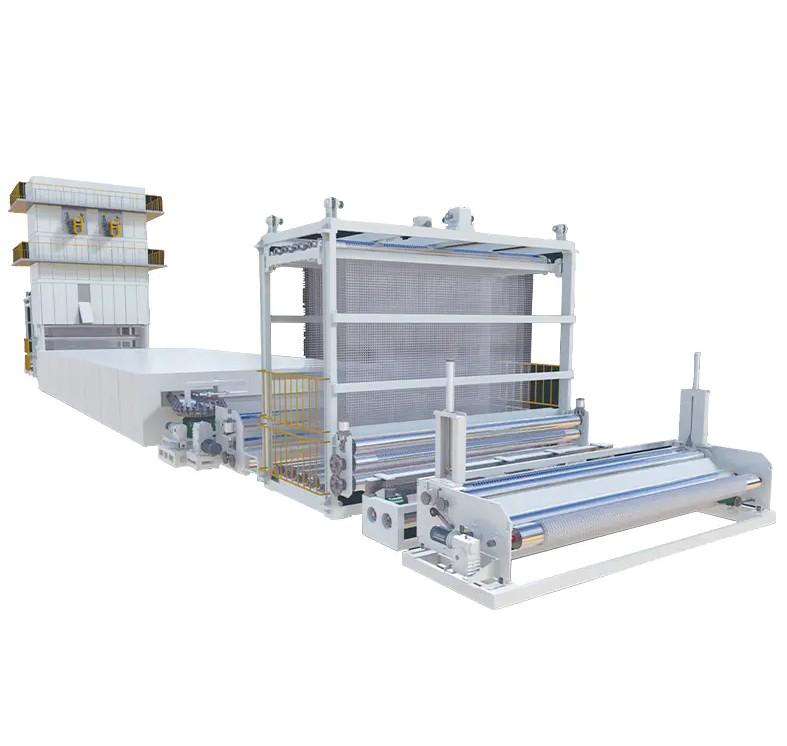

グラスファイバー（化学繊維）ジオグリッド浸漬製造ライン 現代の土木資材製造における重要なプロセス装置を表します。その核となる価値は、自動化された連続的な浸漬および硬化プロセスを通じて、グラスファイバー基板と高性能ポリマーコーティングを効率的に接着することにあります。これにより、優れた引張強度、耐食性、長期耐久性を備えたジオグリッド製品が得られます。生産ラインはコーティングの均一性、界面結合強度、バッチの一貫性を直接決定し、エンジニアリング品質を確保し、ライフサイクル全体のコストを削減するための技術基盤となります。
コアプロセスの内訳: 基板から完成品までのフルチェーン制御
グラスファイバー ジオグリッド浸漬生産ラインのプロセス チェーンには、基板の前処理、精密浸漬、均一なコーティング、勾配硬化、インライン検査という 5 つの主要な段階が含まれます。各段階の技術パラメータは、最終製品の性能に決定的な影響を与えます。
基板の前処理と張力制御
浸漬タンクに入る前に、グラスファイバーグリッドは表面の洗浄と張力の校正を受けます。通常、張力制御の精度は、 ±2N その後の浸漬中の基板の変形や破損を防ぎます。また、前処理段階ではカップリング剤をグラスファイバー表面に塗布し、コーティングとファイバー間の界面結合を強化します。処理後の界面せん断強度は、次のように改善できます。 30%～45% .
浸漬タンクの設計と溶液パラメータ
浸漬タンクは生産ラインの中核ユニットであり、溶液の粘度、温度、固形分を厳密な範囲内に維持する必要があります。一般的なプロセスパラメータは次のとおりです。
- 溶液粘度: 通常は次のように制御されます。 200～800mPa・s 繊維の隙間に完全に浸透するため
- 浸漬温度： 25℃～60℃ ;低すぎると湿潤が不十分になり、高すぎると硬化が早まります。
- 固形コンテンツ: 15%～35% 1 回の浸漬後の乾燥膜厚に直接影響します。
- 浸漬時間： 10～60秒 、グリッド仕様に基づいて動的に調整されます
多段階硬化と温度勾配管理
浸漬後、グラスファイバーグリッドは分割された乾燥および硬化オーブンに入ります。現代の生産ラインでは一般的に採用されている 3～5温度帯 、低温の溶媒蒸発から高温の架橋硬化に移行します。一般的な温度勾配は次のとおりです。 80℃（予備乾燥）→120℃（中温硬化）→180℃～220℃（高温架橋） 。多段階設計により、早期の表面スキニングによる内部溶剤の閉じ込めを効果的に防止し、コーティングの気孔率を以下に保ちます。 1.5% .
製品品質に対する主要なプロセスパラメータの定量化された影響
生産ラインのプロセスパラメータと最終製品の性能の間には明確な定量的関係が存在します。業界標準の試験方法 (ASTM D6637、ISO 10319) に基づいて編集された以下のデータは、プロセスの最適化によって達成されるパフォーマンスの向上を示しています。
| パフォーマンス指標 | 最適化前の代表値 | 最適化後の代表値 | 改善 |
|---|---|---|---|
| 縦引張強さ(kN/m) | 50 | 65 | 30% |
| コーティング厚さの均一性 (CV) | 12% | 5% | 58%削減 |
| 界面結合強度(MPa) | 2.8 | 4.2 | 50% |
| 酸・アルカリ熟成保存期間（28日間） | 78% | 92% | 18% |
| 生産ライン速度(m/min) | 3 | 8 | 167% |
データが示すように、浸漬溶液配合の最適化、マルチゾーン温度制御硬化システムのアップグレード、インライン張力閉ループ制御の導入により、生産能力と製品品質の両方を同時に向上させることができます。特に、コーティング厚さの均一性の変動係数 (CV) は、 12%～5% これは、バッチ間の一貫性が劇的に強化されたことを意味しており、これは高速道路や鉄道路床などの大規模アプリケーションにとって重要です。
自動化とインテリジェント アップグレード: 効率と安定性を高めるための重要な道筋
従来のグラスファイバージオグリッドディッピング生産ラインは、オペレーターの経験に基づいた手動パラメータ調整に依存しており、応答の遅れや一貫性の変動につながります。現在の業界のアップグレードは、次の 3 つの主要な側面に焦点を当てています。
インライン監視および閉ループ制御システム
高度な生産ラインには、赤外線厚さ計、レーザー張力センサー、視覚的欠陥検出システムが統合されており、 全数インライン検査 コーティングの厚さ、基材の張力、および表面の品質。検査データはリアルタイムで PLC 制御システムにフィードバックされ、浸漬タンクのレベル、硬化オーブンの温度、トラクション速度を自動的に調整して、プロセスの偏差を範囲内に保ちます。 ±1.5% 設定値の。あるエンジニアリング材料会社の実践では、閉ループ制御の導入により、製品の欠陥率が低下することが実証されました。 4.2%～0.8% .
インテリジェントな浸漬溶液の配分とリサイクル
インライン粘度計と密度センサーを通じて、システムは浸漬溶液の状態を継続的に監視し、溶媒と樹脂成分を自動的に補充して溶液パラメータを一定に維持します。真空回収および濾過ユニットを備えた生産ラインは、上記の溶液利用率を達成できます。 95% 、原材料廃棄物と廃水処理コストを大幅に削減します。
エネルギー効率と環境コンプライアンス
新しい硬化オーブンは、熱回収と排ガス焼却を統合した設計を採用し、従来の硬化オーブンよりも熱エネルギー利用率を高めます。 45% ～ 72% 、揮発性有機化合物（VOC）排出濃度を以下に制御しながら 30mg/m3 ますます厳しくなる環境規制に対応するために。年間生産量が 1000 の生産ラインの場合 500万平方メートル ジオグリッドの使用量に換算すると、年間約 1 年間の天然ガスの節約に相当します。 180,000立方メートル .
応用分野とエンジニアリング上の利点: 浸漬ジオグリッドの現実世界の価値
浸漬生産ラインで加工されたグラスファイバージオグリッドは、高速道路の路床補強、軟弱地盤の基礎処理、法面保護、橋梁の床版舗装に広く使用されています。エンジニアリング上の利点は、次の典型的なケースとデータによって示されています。
高速道路路床補強事業
ある高速道路の軟弱地盤基礎処理プロジェクトでは、浸漬グラスファイバージオグリッドを敷設することで路床の沈下を軽減しました。 42% 非補強部と比較し、不同沈下を抑制 15mm 。さらに、ジオグリッド層とアスファルト層の間の界面結合強度が強化されたため、反射ひび割れが遅延されました。 3～5年 、メンテナンスの頻度とコストを大幅に削減します。
耐久性指標の比較
浸漬コーティングはグラスファイバーに重要な化学バリアを提供します。標準的な加速老化試験では、浸漬されていないグラスファイバーグリッドのみが保持されました。 62% 後の引張強さ 500時間 プレミアムポリマーに浸した製品は紫外線による老化を防ぎます。 88%以上 同一条件下で。後 90日 酸アルカリ環境 (pH 2 ～ 12) への浸漬の耐久性においても、浸漬製品は未処理製品よりも優れた性能を示しました。 20 ～ 25 パーセント ポイント 強度保持において。
選択と導入に関する推奨事項: 生産ライン構成を実際のニーズに適合させる
グラスファイバー ジオグリッド ディッピング生産ラインを計画またはアップグレードする場合、企業は生産能力目標、製品仕様範囲、エネルギー予算、および環境要件を包括的に考慮する必要があります。次の実践的な推奨事項は、主要な選択の側面をカバーしています。
- 容量のマッチング ：年間目標生産能力に対して 300万～800万平方メートル 、ライン速度が 5～10m/分 効率とプロセスの安定性のバランスを取る
- 幅の互換性 : 生産ラインの設計幅は、対象製品範囲をカバーする必要があります。 1.0m～4.0m 、と 10%～15% 拡張マージンは確保されています
- 硬化能力 : 硬化オーブンの全長は少なくとも 24メートル 最大ライン速度でも完全な架橋を保証します
- 検査構成 : 少なくとも、ベースライン品質管理の安全対策として、インライン膜厚検出システムと視覚的欠陥検査システムの両方を構成します。
- 環境設備 : 排気ガス処理装置の通気能力は、硬化オーブンの総排気量を 2 倍上回る必要があります。 1.2倍 運用マージンを確保するため
さらに、企業は、生産ラインの試運転後に完全なプロセスデータベースを確立し、原材料パラメータ、プロセス設定値、各バッチの検査結果を記録することをお勧めします。このデータの統計分析により、制御ウィンドウの継続的な最適化が可能になり、「適格な生産」から「卓越した生産」への移行を促進します。
業界の展望: 浸漬生産ライン技術の将来の進化
グラスファイバー ジオグリッド ディッピング生産ラインは、高度な自動化、エネルギー消費の削減、デジタル機能の強化に向けて進化しています。次へ 3～5年 、次のテクノロジートレンドは注目に値します。
- デジタルツインテクノロジー : 生産ラインの仮想モデルを構築することで、プロセスパラメータの事前検証と障害予測が可能になり、試運転時間を短縮できる可能性があります。 40%以上
- 水性/無溶剤コーティングシステム ：環境規制が強化されるにつれ、低VOC浸漬溶液配合が主流となり、生産ラインはより広範な溶液ポートフォリオに対応する必要がある
- モジュラー設計 : 容量ニーズに応じて浸漬タンクや硬化セクションを柔軟に追加または削除できるため、初期投資の障壁が低くなります。
- AI を活用したプロセスの最適化 : 過去の生産データの機械学習分析により、最適なパラメーターの組み合わせが自動的に推奨され、歩留まりとエネルギー効率が継続的に向上します。
要約すると、 グラスファイバージオグリッド浸漬生産ライン は単なる製造装置ではなく、製品の性能上限とアプリケーションの信頼性を決定する技術プラットフォームです。この生産ラインは、洗練されたプロセス制御、インテリジェントなアップグレード、持続的なエンジニアリング データの蓄積を通じて、製品品質の保護、製造効率の大幅な向上、リソース利用の向上を同時に実現し、インフラストラクチャ建設の長期耐久性を確実にサポートします。
