A 造粒機 は、押出、切断、粉砕のプロセスを通じて、ばらばらの原材料を均一な形状のペレットに変える重要な装置です。バイオマスエネルギー、化学処理、食品生産、医薬品、農業飼料産業で広く使用されています。その中心的な機能は、粉塵汚染や輸送ロスを削減しながら、材料の流動性、嵩密度、使用安定性を向上させることです。適切に構成された造粒機は、次のようにして原料の利用率を向上させることができます。 15%～30% 以上のペレット形成速度を維持します 95% 、現代のペレット生産ラインの技術的基礎となっています。
基本的な動作原理: 原料から完成ペレットまでの 4 段階のプロセス
造粒機の操作は、供給準備、押出成形、所定の長さに切断、および粉砕/サイジングという 4 つの連続段階に分類できます。各段階のプロセスパラメータは、最終ペレットの物理的特性と外観品質を直接決定します。
給餌準備段階
原料はまず振動フィーダーを介して機械に均一に供給されます。含水率の高い材質の場合は、本体に入れる前に事前乾燥処理が必要となり、内部の水分をコントロールします。 8%～15% 押出中の壁への付着やゆるいペレットの形成を防ぎます。送り速度の安定性は出力変動に直接影響し、通常は送り偏差を一定範囲内で制御する必要があります。 ±5% 設定値の。
押出成形ステージ
材料は、ツイン回転ローラーまたはスクリューによる強力な圧縮下でダイ穴に押し込まれ、連続したストリップを形成します。主要な制御パラメータには次のものがあります。
- ローラーギャップ: 0.5mm～2.0mm ;小さすぎると摩耗が促進され、大きすぎるとペレット密度が不十分になります
- 押出温度: 60℃～120℃ 、材料の溶解特性に基づいて動的に調整されます。
- ダイ穴の長さと直径の比: 3:1 ～ 8:1 ;比率が高くなるとペレットの緻密性が向上しますが、それに比例してエネルギー消費も増加します。
- メインモーターの出力: 一般的な構成の範囲は次のとおりです。 55kW～90kW 、の容量範囲に対応 200kg/h～800kg/h
長さに合わせた切断と研削/サイジング
ストリップ材料は、合金切断ブレードによって設定された長さに切断され、その後、表面仕上げのための研削ゾーンに入ります。ブレード速度は通常、次の範囲に設定されます。 800 および 1500 rpm 、可変周波数速度制御により、ペレットの長さを正確に制御します。 2mm～30mm 達成できる。粉砕ペレットは、選別のために振動ふるいを通過する必要があり、ふるいの口径は通常次のように設定されます。 1.2倍 完成したペレットのサイズ濃度を確保するための上限としての目標粒子サイズ。
一般的な機器構成と性能パラメータの比較

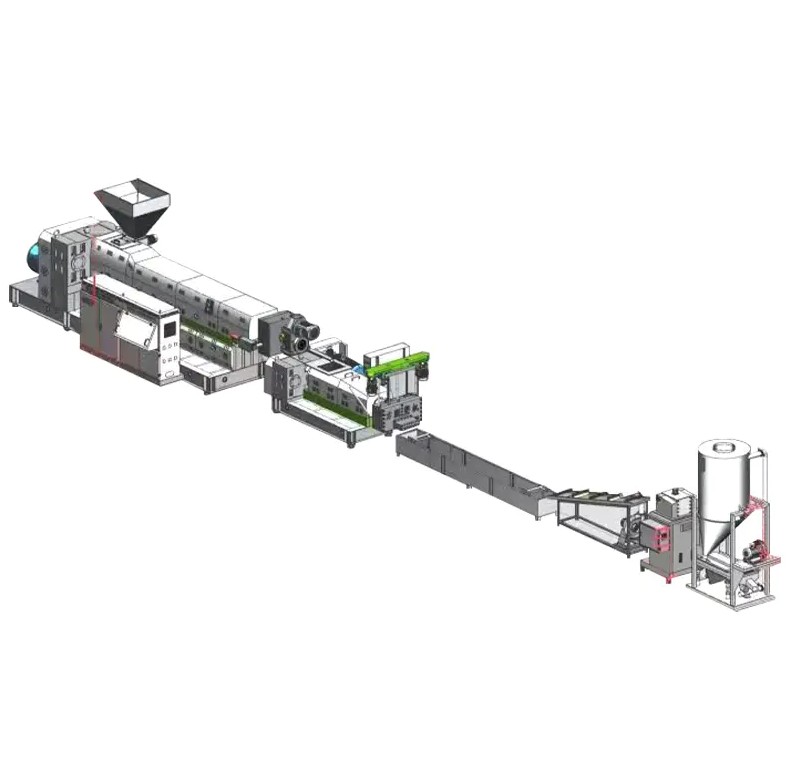

完全なペレット生産ラインは、主機械、補助装置、およびサポートシステムで構成されます。各ユニットの選択は、原材料の特性、目標容量、および最終製品の仕様と一致する必要があります。次の表は、一般的な構成スキームのパフォーマンス パラメーターを比較しています。
| 機器ユニット | 主な仕様 | パフォーマンス指標 | 機能の説明 |
|---|---|---|---|
| メイン押出機 | ネジ径175mm、減速比1:20 | モーター 90kW 、容量 500kg/h | コア押出成形装置 |
| 圧縮フィーダービン | 容量 720 L、可変周波数制御 | モーター 55kW 、供給の均一性 ±3% | 前処理と安定した給餌 |
| コンベアベルトフィーダ | 長さ5m、ベルト幅600mm | 搬送速度 0.5～2.0m/s | フィルムまたはバラ材の連続搬送 |
| 補助押出機 | スクリュー径175mm、シングルスクリーンダイヘッド | モーター 30kW 、補助可塑化 | 二次押出によるコンパクト性向上 |
| 冷却水タンク | ステンレス製、長さ4m | 水温制御 15℃～25℃ | 素早い成形で癒着を防止 |
| 送風乾燥ラック | 高圧ファン ステンレス構造 2.5m | 空気圧 ≧3000Pa | 表面に残っている水分を取り除く |
| ガントリーペレタイザー | 合金ホブブレード、可変周波数速度制御 | 速度 800～1500rpm | 長さに合わせて正確にカット |
| ステンレス製の収納箱 | 高圧ファン搬送、容積1m3 | ストレージ容量 500kg | 最終製品の緩衝と均質化 |
表に示すように、メイン押出機と圧縮フィーダー ビンの出力比はおよそ 1.6:1 、生産量を確保しながら安定した押出圧力を維持するためにエンジニアリング実践によって検証された比率です。冷却タンクの長さとライン速度の一致も同様に重要です。 5m/分 、4 m の水槽では約 48秒 材料表面温度を以下に下げるのに十分な冷却滞留時間 40℃ 、後続の切断操作の成形要件を満たします。
5 つの主要な応用分野: ペレット化技術の現実世界の工学的価値
技術的価値 造粒機s それは、業界を超えた適応性によって実証されています。次の 5 つのフィールドは、ペレット化プロセスによってもたらされる具体的な効率の向上を示しています。
バイオマスエネルギー部門
農林業の廃棄物を圧縮してバイオマスペレット燃料にすることで、 4000～4800kcal/kg 、中級瀝青炭レベルに近づいています。ペレット燃料の燃焼効率は 20%～30% ばらばらの材料を直接燃やすよりも高く、粉塵の排出は 60% 。時間当たりの生産量が高い生産ライン 1トン 処理できる 3000トン 年間約 1 枚のわらまたは木材チップの交換に相当 1500トン 標準石炭の。
化学およびプラスチックリサイクル部門
洗浄と細断の後、廃プラスチックフィルムはリサイクルのために造粒機に入ります。リサイクルペレットのメルトインデックスは、 85% ～ 95% バージン素材の。 PPフィルムのリサイクルを例にとると、造粒後の嵩密度は、 0.15g/cm3 緩い素材用 0.55g/cm3 、輸送コストを約削減 70% と倉庫スペースの占有率 65% .
食品産業部門
穀物深層処理では、造粒機を使用して押出ペレットまたは再構成米を製造します。ペレット化により、再水和時間が短縮されます。 40% 味の均一性が大幅に向上します。たとえば、押出造粒後、コーンスターチの冷水溶解度は、 8% に 35% 、アプリケーションシナリオを大幅に拡大します。
医薬品製剤部門
湿式または乾式造粒後、薬物粉末ペレットの流動性が向上します。安息角は、 45°～55° ルースパウダー用 25°～35° 、流動性が2倍以上になります。これにより、後続の錠剤圧縮操作が可能になり、錠剤重量の変動を軽減できます。 ±7% に ±3% 、経口固形製剤の用量精度を効果的に確保します。
農業飼料部門
飼料ペレット化後、家畜の飼料摂取量は 10%～15% 、飼料転換率は によって向上します。 8%～12% 。一方、輸送中のペレット飼料の散布率は依然として下回っています。 3% 、ルーズフィードロス率と比較すると、通常は 15%～20% 。年間生産量が 2000 ドルの飼料企業の場合、 10万トン 、ペレット化プロセスの採用により、原材料の廃棄物を約 12,000トン 年ごとに。
選択と構成の推奨事項: 原材料の特性と生産能力の目標を一致させるための実践的なガイド
企業は造粒機を購入する際、原材料の特性、容量要件、最終製品の仕様、エネルギー予算の 4 つの側面を総合的に評価する必要があります。主な選択ポイントは次のとおりです。
- 原材料の適合性 : 繊維ベースの材料はローラータイプの造粒機を優先する必要がありますが、熱可塑性材料はスクリュー押出タイプに適しています。含水率を超える材料 20% 事前乾燥システムを装備する必要があります
- 容量のスケーリング : 実験室規模の選択 10～50kg/h 機器、パイロットラインの選択 100～300kg/h 、および産業用量産ラインでは上記の構成を選択します 500kg/h
- ダイホールの選択 : バイオマスペレットがよく使われます 6mm～8mm 開口部、飼料ペレットが主に使用されます 3mm～5mm 、およびプラスチック再生ペレットは、下流の射出成形機のスクリュー仕様に基づいて選択されます。 2mm～4mm
- 温度制御精度 : 温度調節器は次の精度を達成する必要があります。 ±1℃ マルチゾーンの独立した温度制御により、局所的な過熱と材料の劣化を防ぎます。
- 刃の材質 : ガラス繊維または高硬度フィラーを含む材料を加工する場合は、合金鋼または超硬ブレードを使用する必要があります。従来の材料には工具鋼の刃で十分です
また、デュアルスクリーンチェンジャーを搭載したモデルを優先することをお勧めします。デュアルスクリーン設計により、機械を停止することなく画面を切り替えることができ、画面変更による出力ロスを軽減します。 8%～12% シングルスクリーンモデルでは以下へ 1% —特に継続的な生産にとって重要です。
運用とメンテナンスの要点: 装置の寿命を延ばし、ペレットの品質を確保するための重要な対策
安定した造粒機の運転は、標準化されたメンテナンス戦略に依存します。次のメンテナンス サイクルと検査項目は、業界のベスト プラクティスに基づいてまとめられています。
| コンポーネント名 | 検査サイクル | メンテナンス内容 | 合格基準 |
|---|---|---|---|
| スクリューとバレル | 毎 500稼働時間 | クリアランスを測定し、カーボン堆積物を除去します | クリアランス ≤0.3mm |
| ダイスクリーンフィルター | 毎 shift or when pressure differential exceeds limits | スクリーンを交換または掃除する | 差圧 5MPa以下 |
| 切断刃アセンブリ | 毎 200稼働時間 | エッジの摩耗を検査し、クリアランスを調整する | エッジの丸み ≤0.1mm |
| ギアボックス潤滑剤 | 毎 6ヶ月 | サンプルテスト、劣化したオイルを交換 | 酸価 ≤1.0mgKOH/g |
| 温度制御システム | 毎月 | 熱電対の校正、発熱体の検査 | 偏差 ±1℃ |
上記のメンテナンス スケジュールを厳守すると、平均故障間隔 (MTBF) を平均から延長できます。 800時間 に over 1500時間 社内の設備故障によるペレットの品質変動を抑制しながら、 ±2% .
業界の展望: ペレット化技術のインテリジェントでグリーンな進化
造粒機 テクノロジーは機械化からデジタル化へ、そして高エネルギー消費から低炭素へ、大きな変革を迎えています。次のうちに 3～5年 、次の傾向が業界の状況を再構築します。
- インテリジェントな適応制御 : リアルタイムの材料特性に基づく押出パラメータ自己調整システムにより、起動時のデバッグ時間を短縮できます。 2～3時間 に under 20分
- 廃熱回収とエネルギーの最適化 : 冷却セクションと硬化セクションからの廃熱を原料の予熱に利用することで、全体のエネルギー消費量を削減できます。 18%～25%
- モジュール式クイックチェンジオーバー : ダイヘッドとブレードアセンブリのモジュラー設計により、製品仕様の切り替え時間が短縮されます。 4時間 に 30分 、少量多品種生産の経済性を向上させます。
- ライフサイクル全体のデータトレーサビリティ : 生産パラメータ、原材料バッチ、ペレットの各バッチの品質検査結果がブロックチェーンに完全に記録され、食品および製薬業界のコンプライアンス監査要件を満たします。
要約すると、造粒機はペレット化生産の中核設備として、技術的な成熟度と構成の合理性が材料変換効率、最終製品の品質安定性、生産運営コストに直接影響します。原材料の特性を機器パラメータと正確に一致させ、予防保守戦略を実施し、インテリジェントなアップグレードのトレンドに歩調を合わせることにより、企業は、バイオマス エネルギー、ケミカル リサイクル、食品および医薬品、農業飼料を含む複数の分野にわたって、効率的で標準化された持続可能なペレット生産を達成できます。
